电源变压器三层绝缘线介绍

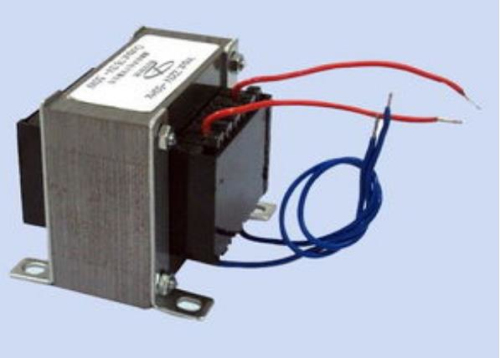

电源的变压器设计方案好后，很大一部分的技术员都会尝试绕下，看具体情况的设计方案是否科学合理，由于变压器是不是有相当大其中一部分是结构特征方面的相关问题，变压器绕制的情况下就需要考虑一些注意事项第一步就是说我们的骨架的明确，用什么样的铁氧体磁芯骨架对于变压器的绕组是有相当大的不同，比如相同的AP，有铁氧体磁芯的横截面积Ae小的但是绕线空间Aw比较大，也可以选择Ae值大的，绕线空间相对来说小的。

明确好铁氧体磁芯与骨架后，就可以计算原副边圈数，然后根据线圈上通过的有效值电流来计算所以用的绕线的横截面积，这里计算出来的绕线的直径只是导线纯铜的横截面积，我们的变压绕线用的线有漆包线、多股线、三层绝缘线、丝包线、铜箔等。我们在绕制变压器的情况下对于线的选择是需要考虑：

1、电源变压器漆包线是一种铜线外面包有一层比较薄油漆叫电器绝缘层，它里面含有油料、树脂、颜料、填料和溶剂等。为了达到电器绝缘的要求，电器绝缘漆的膜层结构特征不同于一般油漆，它的电阻系数大，导热性能好，并且有坚固的机械性能和良好的抗潮性，有一定的耐压耐温度作用，我绕制变压的情况下圈数是紧密靠在一起的。

2、电源变压器多股线是由多跟漆包线组合而成，一般单根的直径是0.1mm的线，然后有多股，比如50股0.1mm的线绞合在一起，这样的线一般是用来减少集肤效应，当单根小直径超过0.5mm以后，就不是很建议用单根线了，一般都用多股线，多股线与漆包线没有什么区别。

3、丝包线是指在导线或漆包绞合线外面包一层天然丝或纤维丝（尼龙、聚酯纤维、天然丝、自粘丝等）做绝缘层而制成的电磁线，丝包线的绝缘程度要比多股线好。

4、电源变压器三层绝缘线三重绝缘线是一种高性能绝缘导线，其有三层绝缘材料，中间是导线芯；最外层是透明的玻璃纤维，中间层是喷漆涂层；最内层是被国外市场称之为“黄金薄膜”的一厚度仅仅几微米的聚酰胺薄膜，但是却可以承受3KV的脉冲高压。绝缘材料的总厚度不超过100μm。所以我们在计算变压器的情况下，如果要使用三重绝缘线，一般把外径加上0.2mm。

5、电源变压器铜箔一般都是输出大电流的情况下应用，一般选择铜箔的情况下需要选择铜箔的宽度与厚度，铜箔在宽度是根据铁氧体磁芯骨架来选择，然后根据需要截面积计算厚度。

当我知道线材后，在选择线的情况下根据需要选择合适的线径，在就是说根据安规要求，是选择挡墙是不是选择一边绕组用三层绝缘下，用三层绝缘线的成本高，但是少了绕挡墙的工时，这样减少了绕线的工序，如果原副边都用漆包线，就需要加挡墙。

加挡墙的工艺里面需要考虑，每绕一次挡墙的厚度都需要与绕的绕组厚度一样，当绕完一个绕组后，再根据需要加层间绝缘胶带，然后再加下一个绕组的挡墙，一般原边绕组与副边绕组需要6mm爬电距离，也就是原边绕组加3mm挡墙，副边绕组也要加3mm的挡墙。

绕线在绕组的过程中需要考虑一般是紧密绕制，如果不能绕满一层的需要均匀分布，这样有利于下面一个绕组的绕制，绕制的过程中不能有重叠绕制与绕线绕到挡墙方面的。


由于绕制的过程中，胶带不一定是平整的，所以绝缘胶带的宽度一定要大于骨架的骨槽宽度0.5mm，然后是在自作的过程中挂脚需要考虑，绕组在挂到脚位上之前，需要套一根套管，这跟套管一般都是铁氟龙套管，大小以刚好能套住绕线为好，这样可以减小绕线空间，对于套管的位置需要考虑看图二，在绕线的过程中不要出现图二中的B、C两种现象。

变压绕线绕好后就是说组装铁氧体磁芯了，在组装铁氧体磁芯前需要开气隙来控制感量，对开气隙一般有叠气隙，还有磨气隙两种，一般技术员自己做样品都是叠气隙，这是因为没有专业的设备，如果是产品是不是尽量磨气隙为好，按经验来说磨气隙的EMI会好点，叠气隙的差点，但是叠气隙的效率会高点，叠气隙所用的材料一般用绕变压用的层间绝缘胶带，这里特别注意不能用挡墙胶带。

当气隙调整好后就是说组装了，组装的情况下铁氧体磁芯需要对接好后然按紧后用胶带固定，固定也是用黄胶带，一般需要2-3层，然后再测下电器参数与安规，测试完全后整个变压器就制作完成了。
