电力变压器接地装置测试方法

电力变压器接地装置测试方法讲解，首先要掌握标准规范规定100千伏安以下的电力变压器接地装置不宜超过10欧，100千伏安及以上的电力变压器不宜超过4欧，但因为接地装置长期性埋在地里，很容易受土壤环境的侵蚀作用而破坏，从而使接地装置增大，因此对电力变压器的接地装置应定期进行精确测量。

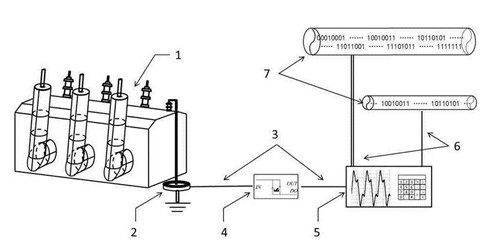

一、精确测量电力变压器的接地装置大多用绝缘电阻表，测试方法如下所示：

精确测量前的准备工作

1.应选在干燥的天气进行。

2.精确测量前在采取必要的安全措施后，拆开电力变压器上与接地装置的连接点。

3.将两根长度分别不短于500毫米的接地针分别插入地下，使它们不低于400毫米深，尽量使接地装置和两接地针在同一直线上，而且之间距离在20米，然后用专用导线把绝缘电阻表上的三个端钮E、P、C分别连接到电力变压器的接地装置和两个接地针上，规定P点在另一个接地针和电力变压器的接地装置中间。

精确测量

1.将绝缘电阻表水平放置，调整摇表调零旋钮，使表针在零位上。

2.根据电力变压器所规定的接地装置大小和现场的实际情况，将倍率开关放在合适的挡位上，开始慢慢摇动绝缘电阻表，同时旋转电位器的刻度盘，使指针在零位上，随后加快，并以120转/分的转速摇动，并调整电位器旋钮，使指针稳定在零位，此时用刻度盘上的读数乘以倍率即为电力变压器接地装置的接地装置数值。

3.当精确测量出的数值超过规定时，应找出原因，并尽快解决使之符合要求。

4.当被测的数值小于1欧时，为消除接线电阻和接触电阻的影响，应将绝缘电阻表上的两个端钮的连接片打开，分别用导线接到接地装置上再进行精确测量。

二、接地装置测试方法

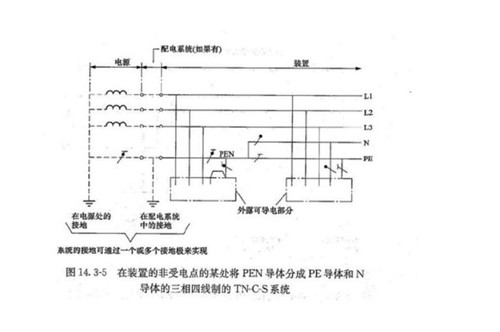

1、接地装置测试规定：

a.交流工作接地，接地装置不宜超过4Ω；

b.安全工作接地，接地装置不宜超过4Ω；

c.直流工作接地，接地装置应按计算机系统具体规定确定；

d.防雷保护地的接地装置不宜超过10Ω；

e.对于屏蔽系统如果采用联合接地时，接地装置不宜超过1Ω。

2、接地电阻测试仪ZC-8型接地电阻测试仪适用于精确测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可精确测量低电阻导体的电阻值和土壤电阻率。

三、仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下所示器件。

a、ZC-8型接地电阻测试仪一台

b、辅助接地棒二根

c、导线5m、20m、40m各一根

五、使用与操作

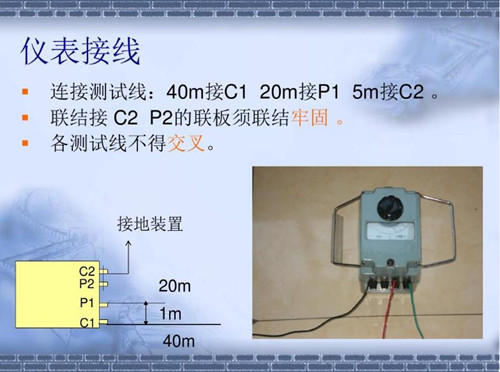

a、精确测量接地装置值时接线方式规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地装置Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m，精确测量大于等于1Ω接地装置时接线图见图1。将仪表上2个E端钮连结在一起。精确测量小于1Ω接地装置时接线图见图2。将仪表上2个E端钮导线分别连接到被测接地体上，以消除精确测量时连接导线电阻对精确测量结果引入的附加误差。

b、操作步骤

仪表端所有接线应正确无误。

仪表连线与接地装置Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

仪表放置水平后，调整检流计的机械零位，归零。

将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到120r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。

如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。

六、注意事项

1、禁止在有雷电或被测物带电时进行精确测量。

2、仪表携带、使用时须小心轻放，避免剧烈震动。
