变电站电气设计构思中二次回路规定总结

在高压变电站电气再次设计构思中，二次回路编号规则和电缆线编号规则都是有相应的标准规定，根据标准规范标准规定、设计构思手册和一些工程设计实践总结而来，这些标准规定对电气再次图纸设计起到规范性、便利性的作用。下面是电气二次回路编号规则和电缆线编号规则的规定性总结，了解这些标准规定，有助于从事电气二次回路的设计师良好设计构思习惯的养成。

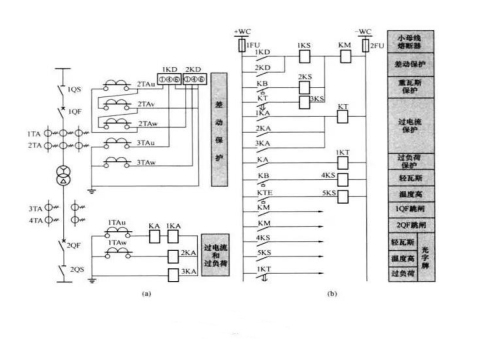

1.回路编号规则：(全部单号为正极性如01，双号为负极性如02)

微机系统数字量：D001~D999,连续使用；公共端D001，D002；

模拟量回路（变送器输出）：A001~A999,连续使用；

信号及其他回路：701～799的单号，公共端701和702;

或7011～7999的单号.公共端7011和7012；

DC保护回路：01～099；或011～029；031～049；051～069；

DC控制回路：合闸：103～131，203～231，303～331；

跳闸：133～149，233～249，333～349；

合闸监视回路：105，205，305；

跳闸监视回路：135，235，335；

AC电流回路：LH-TA：A401,B401,C401,N401;

1LH-1TA：A411,B411,C411,N411;

4LH-4TA：A441,B441,C441,N441;

AC电压回路：

切换后的AC电压回路：(用于双母线系统，用于电度表回路加’)

6kV~11kV:A760,B760,C760,L760,S760,N600;

20kV~22kV:A720,B720,C720,L720,S720,N600;

33kV~35kV:A730,B730,C730,L730,S730,N600;

110kV~132kV:A710,B710,C710,L710,S710,N600;

220kV~230kV:A720,B720,C720,L720,S720,N600;

500kV:A750,B750,C750,L750,S750,N600;

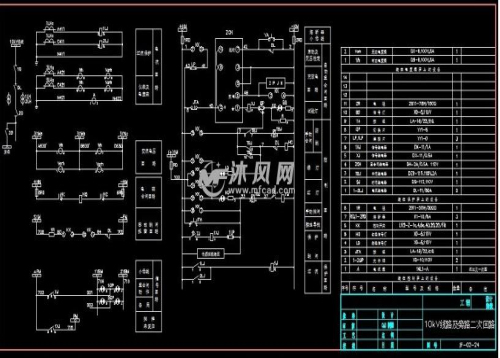

2．电缆线编号规则：

控制室内：130～149；－控制室至配电装置：101～129；

6kV~11kV配电装置内：150～159

20kV~22kV配电装置内：160～169

33kV~35kV配电装置内：170～179

110kV~132kV配电装置内：180～189

220kV~230kV配电装置内：190～199

330kV~500kV配电装置内：180～189（500kV高压变电站一般无110kV）
