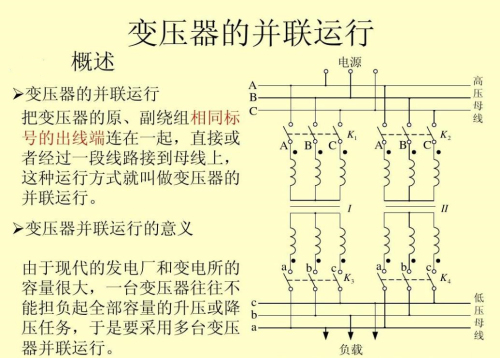

(1)电力变压器并列工作应满足需要下述条件：

1)绕组接线组别相同。

2)变压比相同（允许误差±0.5%）。

3)阻抗电压相同（允许误差±10%）。

4)容量比一般不应超过3:1。

(2)不符合上述并列工作条件时，将产生如下后果：

1)如果绕组接线组别不同，在电力变压器同相的二次侧会出现很大的电位差，由于电力变压器二次侧阻抗很小，将会产生很大的环流而烧毁电力变压器。

2)如果变压比超过规定误差时，在两台电力变压器绕组间由于电位差的存在，必然有循环电流存在。变压比误差越大，则环流越大。这不仅造成较大的功率损耗，严重时还会烧毁电力变压器。

3)如果阻抗电压（又称短路电压百分比）超过规定误差值时，会造成负荷分配不平衡，即容量大的电力变压器欠载而容量小的电力变压器过载。

4)如果容量比超过3:1，阻抗电压也相差较大，同样无法满足条件3）。
